Memoria "RAM" y sus Tipos

¿Qué es y como funciona una memoria RAM? Ramdom Access Memory (Memoria de acceso directo). memoria principal de la computadora, que residen (alojan) programas y datos sobre los que pueden efectuar operaciones de lectura y escritura.
si la electricidad se va los datos o programas que residen en la memoria RAM se borran o pierde.

Aunque básicamente todas las RAM sirven para el mismo propósito, actualmente hay diferentes tipos de memorias RAM que se utilizan comúnmente:

RAM estática (SRAM)
RAM dinámica (DRAM)
RAM dinámica síncrona (SDRAM)
RAM dinámica síncrona de tasa de datos única (SDR SDRAM)
RAM dinámica síncrona de doble velocidad de datos (DDR SDRAM, DDR2, DDR3, DDR4)
RAM dinámica síncrona de doble velocidad de datos de gráficos (GDDR SDRAM, GDDR2, GDDR3, GDDR4, GDDR5)

RAM estática (SRAM)

Resultado de imagen para rAM estÃ¡tica (SRAM)

SRAM requiere un flujo de potencia constante para funcionar. Debido a la potencia continua, SRAM no necesita ser ‘actualizado’ para recordar los datos que se almacenan. Esta es la razón por la cual SRAM se llama ‘estática’: no se necesita ningún cambio o acción (por ejemplo, actualización) para mantener intactos los datos.

Sin embargo, SRAM es una memoria volátil, lo que significa que todos los datos que se han almacenado se pierden una vez que se corta la energía.

Las ventajas de usar SRAM (frente a DRAM) son un menor consumo de energía y velocidades de acceso más rápidas. Las desventajas de usar SRAM (frente a DRAM) son menores capacidades de memoria y mayores costos de fabricación.

RAM dinámica (DRAM)

Uno de los dos tipos básicos de memoria (el otro es SRAM), DRAM requiere una actualización periódica de energía para funcionar. Los condensadores que almacenan datos en DRAM gradualmente descargan energía; sin energía significa que los datos se pierden.

Resultado de imagen para ram dinamica dram

Esta es la razón por la que DRAM se llama ‘dinámica’: se necesita un cambio constante o acción (por ejemplo, actualización) para mantener los datos intactos. DRAM también es una memoria volátil, lo que significa que todos los datos almacenados se pierden una vez que se corta la energía.

Las ventajas de usar DRAM (frente a SRAM) son menores costos de fabricación y mayores capacidades de memoria. Las desventajas de usar DRAM (frente a SRAM) son velocidades de acceso más lentas y mayor consumo de energía.

Debido a estas características, DRAM se utiliza generalmente en:

Memoria de gráficos de video
Memoria del sistema

RAM dinámica síncrona (SDRAM)

SDRAM es una clasificación de DRAM que opera en sincronización con el reloj de la CPU, lo que significa que espera la señal del reloj antes de responder a la entrada de datos (por ejemplo, la interfaz de usuario).

Resultado de imagen para RAM dinÃ¡mica sÃncrona de tasa de datos Ãºnica (SDR SDRAM)

Por el contrario, DRAM es asíncrono, lo que significa que responde inmediatamente a la entrada de datos. Pero el beneficio de la operación síncrona es que una CPU puede procesar instrucciones superpuestas en paralelo, también conocido como ‘pipelining’, que es la capacidad de recibir (leer) una nueva instrucción antes de que la instrucción previa haya sido completamente resuelta (escritura).

Aunque la canalización no afecta el tiempo que lleva procesar las instrucciones, permite que se completen más instrucciones simultáneamente. El procesamiento de una lectura y una instrucción de escritura por ciclo de reloj da como resultado mayores tasas de transferencia / rendimiento general del microprocesador.

SDRAM admite la canalización debido a la forma en que su memoria se divide en bancos separados, que es lo que llevó a su amplia preferencia sobre la DRAM básica.

RAM dinámica síncrona de tasa de datos única (SDR SDRAM)

Los juegos modernos de PC son conocidos por sobrepasar los entornos de alta definición increíblemente realistas, que normalmente requieren fuertes especificaciones del sistema y el mejor hardware de la tarjeta de video para jugar(especialmente cuando se utilizan pantallas de alta resolución de 720p o 1080p).

SDR SDRAM es el término expandido para SDRAM: los dos tipos son uno y el mismo, pero lo más frecuente es que solo se lo denomina SDRAM. La ‘velocidad de datos única’ indica cómo la memoria procesa una lectura y una instrucción de escritura por ciclo de reloj.

RAM dinámica sincrónica de velocidad de datos doble (DDR SDRAM)

DDR SDRAM funciona como SDR SDRAM solo dos veces más rápida. DDR SDRAM es capaz de procesar dos instrucciones de lectura y dos de escritura por ciclo de reloj (de ahí el ‘doble’).

Resultado de imagen para RAM dinÃ¡mica sincrÃ³nica de velocidad de datos doble (DDR SDRAM)

Aunque su función es similar, DDR SDRAM tiene diferencias físicas (184 pines y una sola muesca en el conector) en comparación con SDR SDRAM (168 pines y dos muescas en el conector).

DDR SDRAM también funciona con un voltaje estándar más bajo (2.5v de 3.3v), lo que impide la compatibilidad con SDR SDRAM.

DDR2 SDRAM es la actualización evolutiva a DDR SDRAM. Si bien sigue teniendo una velocidad de doble datos (procesando dos lecturas y dos instrucciones de escritura por ciclo de reloj), DDR2 SDRAM es más rápida porque puede funcionar a velocidades de reloj más altas. Los módulos de memoria DDR estándar (no overclockeados) alcanzan un máximo de 200 MHz, mientras que los módulos de memoria estándar DDR2 alcanzan un máximo de 533 MHz. El módulo DDR2 SDRAM funciona a un voltaje más bajo (1.8v) con más pines (240), lo que impide la compatibilidad con versiones anteriores.

DDR3 SDRAM mejora el rendimiento sobre DDR2 SDRAM a través del procesamiento de señal avanzado (confiabilidad), mayor capacidad de memoria, menor consumo de energía (1.5v) y mayores velocidades de reloj estándar (hasta 800 MHz). Aunque DDR3 SDRAM comparte el mismo número de pines que DDR2 SDRAM (240), todos los demás aspectos previenen la compatibilidad con versiones anteriores.

DDR4 SDRAM mejora el rendimiento sobre DDR3 SDRAM a través del procesamiento de señal más avanzado (confiabilidad), incluso mayor capacidad de memoria, menor consumo de energía (1.2v) y mayores velocidades de reloj estándar (hasta 1600 MHz). DDR4 SDRAM utiliza una configuración de 288 pines que también evita la compatibilidad con versiones anteriores.

RAM dinámica síncrona de doble velocidad de datos (GDDR SDRAM)

Resultado de imagen para RAM dinÃ¡mica sÃncrona de doble velocidad de datos (GDDR SDRAM)

GDDR SDRAM es un tipo de memoria DDR SDRAM que está específicamente diseñado para la representación gráfica de videos, generalmente junto a una GPU dedicada (unidad de procesamiento gráfico) en una tarjeta de video.

Similar a DDR SDRAM, GDDR SDRAM tiene su propia línea evolutiva (mejora el rendimiento y reduce el consumo de energía): GDDR2 SDRAM, GDDR3 SDRAM, GDDR4 SDRAM y GDDR5 SDRAM.

A pesar de compartir características muy similares con DDR SDRAM, GDDR SDRAM no es exactamente lo mismo. Existen diferencias notables con la forma en que funciona GDDR SDRAM, particularmente con respecto a cómo se prefiere el ancho de banda sobre la latencia.

Se espera que GDDR SDRAM procese cantidades masivas de datos (ancho de banda), pero no necesariamente a las velocidades más rápidas (latencia): piensa en una autopista de 16 carriles a 55 MPH.

Comparativamente, se espera que DDR SDRAM tenga baja latencia para responder de inmediato a la CPU: piensa en una carretera de dos carriles a 85 MPH.

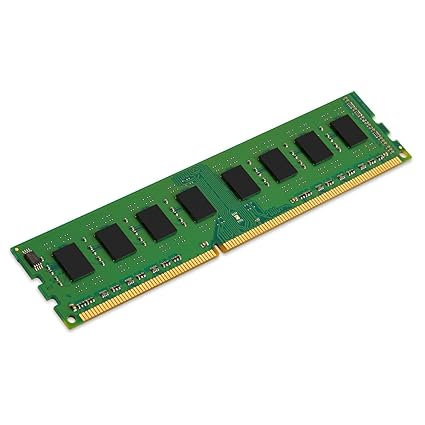

RAM DIMM

DIMM significa Módulos de Memoria En Línea Dual, y es la parte física de la computadora en la que está el RAM. Las memorias DIMM son tarjetas de circuito delgadas y estrechas con pestañas en un borde; estás pestañas están tachonadas con clavijas metálicas que transfieren los datos entre el RAM y la computadora. El RAM mismo están en los módulos negros y rectangulares en la superficie de la DIMM.

SO-DIMM

El módulo SO-DIMM o "Small Outline Dual In-line Memory Module" es el tipo de memoria utilizada en portátiles y mini portátiles. A primera vista, los módulos SO-DIMMs podrían parecer idénticos; sin embargo, existen diferencias sutiles en el diseño que podría impedir que se puedan utilizar intercambiablemente. Estas diferencias se encuentran en la cantidad de pines y las muescas.

Hay muescas por debajo de los módulos SO-DIMMs que especifican cual tipo de memoria son. Estas muescas también se utilizan para asegurar que el módulo de memoria sea insertado correctamente.
La cantidad de pines y muescas en los diferentes tipos de módulos SO-DIMMs son como sigue:

Módulos SO-DIMM de 100-pines tienen dos muescas

Módulos SO-DIMM de 144-pines tienen una sola muesca cercano al centro.

Módulos SO-DIMM de 200-pines tienen un a sola muesca localizada más hacia un lado. La localización exacta de la muesca varía según el fabricante de la memoria.

Módulos SO-DIMM de 204-pines tienen una sola muesca más hacia un lado. La cantidad de pines indica que este tipo de módulo es de la clase de memoria DDR

Si la muesca está localizada lejos del centro, esto indica que el módulo es de la clase de memoria DDR.

Si la muesca esta localizada cerca del centro de la placa, esto indica, generalmente, aunque no siempre, que la memoria es de la clase DDR2.

El módulo SO-DIMM de 200 pines tendrá muescas en una de dos localizaciones:

Nota: Estos dos tipos de módulos SO-DIMMs de 200 pines no son intercambiables. Las localizaciones de las muescas han sido diseñadas con el propósito de evitar la instalación combinada.
